Uma mobo para HTPC? Mas com recursos bem interessantes para overclock? Sim, a nova placa da Biostar TH55B HD entra no mercado de placas M-ATX com recursos grandes em comparação com seu tamanho. E para quem disse que 'tamanho é documento' , aqui entra a prerrogativa de que nem tudo é assim.
A placa possui um sistema de alimentação que contém cinco fases, cada uma está ligada a três transistores MOS.E se fosse somente este recurso incorporado neste modelo, poderíamos muito bem, em comparação com suas placas concorrentes, dizer que a TH55B HD é grande !
Lógico que não se pode comparar com suas irmãs mais robustas e mais fortes, seus recursos permitem uma margem fantástica de overclock, mas com uma BIOS bem mais enxuta.
Um fato que já é real e disperta os olhos mais atentos dos que buscam novas tecnologias aliadas a qualidade, é o valor de entrada: US$ 79 !! Atualmente a Biostar TH55B HD é a placa com o menor preço de mercado no soquete 1156 ! Insano não é mesmo ?
Te faço um convite, de acompanhar conosco este review e descobrirmos juntos cada tecnologia, cada recurso, e o performance e o rendimento final desta bela placa e mais recente lançamento da Biostar.

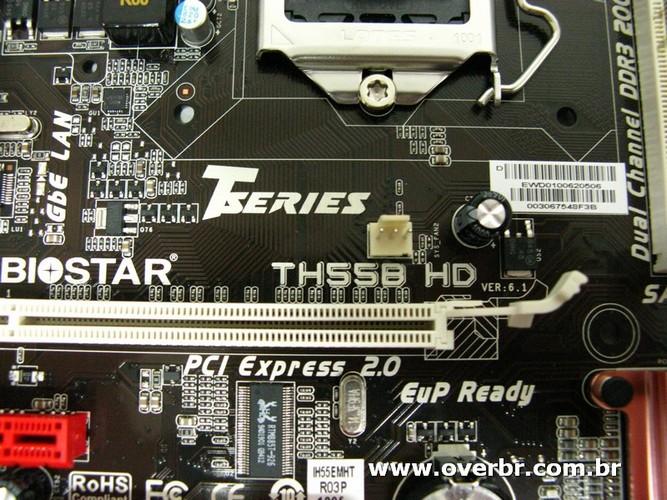

A nível de curiosidade 'A série T' da Biostar se referem as placas que trazem com cor preta escura em todo o PCB da mobo. Esta placa é projetada para os processadores Intel LGA 1156 e traz como slogan de chamda principal o GT60 !

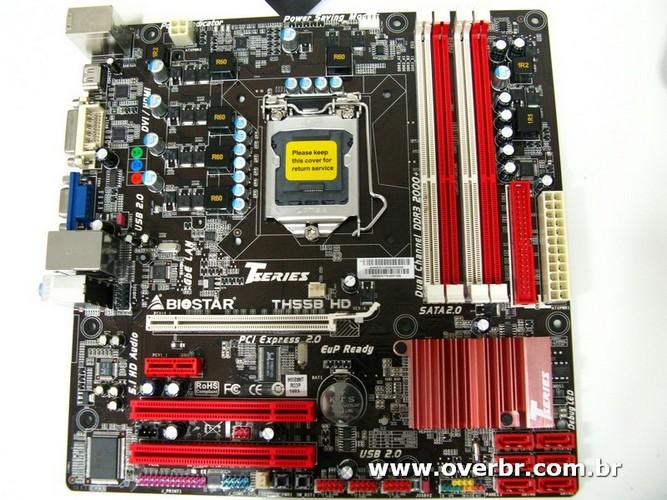

Apresentação

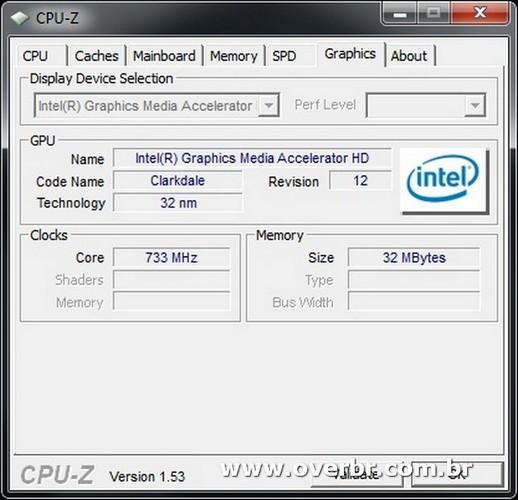

Pegue uma mobo com vídeo OnBoard de alta qualidade, com boa velocidade, e DirectX 10 nativos, some-se a esta placa algumas doses (menos homeopáticas) de uma BIOS aberta e que permita alguns ajustes e configurações mais fortes e neste 'embrulhado de dois' agrege alguns petiscos como: ótimos reguladores, um design e cores hamoniosamente em sintonia ! Ufa... quando estiver quase pronto 'sua mistura' que seria chamada de ideal, termine-a com alguns adornos e pontos de destaque: como saída HDMI nativo na Placa e encerre então com seu formato voltado aos fanáticos por vídeo e som: HTPC = M-ATX !!!
E foi extamente isso ao meu entender que a BIOSTAR procurou fazer na sua 'receita' de produção da TH55B HD. Colocou as principais inovações tecnológicas, permitiu uma margem satisfatória de Over, e incorporou algumas qualidade que podem significar a sua venda ou o fracasso, um rápido exemplo é caso você possa dar uma rápida pincelada pelo review, e concordar juntamente conosco: A Biostar foi inteligente em agregar novos conceitos e trazer um Slogan fotíssimo de venda.
Características e Detalhes Técnicos
Biostar adota capacitores sólidos com ESR baixo e alta ondulação condutiva, para fornecimento de energia suficiente e estável para a CPU. Também o tempo de vida pode ser mais do que 6,25 X o de capacitores ordinários líquidos além disso a Biostar possui um unico layout de alimentação com ESR baixo e capacitores de alta ondulação condutiva, para fornecimento de energia suficiente e estável para a CPU. E a mesma filosofia se aplica à nossa concepção DDR para melhorar a estabilidade da tensão da memória.
Vamos conferir rapidamente alguns dos seus recursos e detalhes:
Quatro slots DIMM suporta a instalação de até 16 GB de memória DDR 3-1333. As possibilidades de expansão contar um slot PCI-de x16, um slot PCI-E x1 e dois slots PCI. O sistema de armazenamento é feito de seis portas SATA 3 Gbit / s. Além disso, há um adaptador Ethernet Gigabit, seis canais de som, potência botões e Reset.HDMI, DVI and D -Sub.
Lançada no mercado na última semana de Janeiro de 2010. A placa oferece o mais recente recurso de overclock inteligente, chamada de GT60 GPU, este por sua vez permite o aumento das frequências do GPU embutido no processadores Core i5 e Core i3, funcionando tal como a tecnologia Turbo boost.
Suporta Processador
Processador Intel® Core™ i7 LGA 1156
Processador Intel® Core™ i5 LGA 1156
Processador Intel® Core™ i3 LGA 1156
Processador Intel® Pentium® LGA 1156

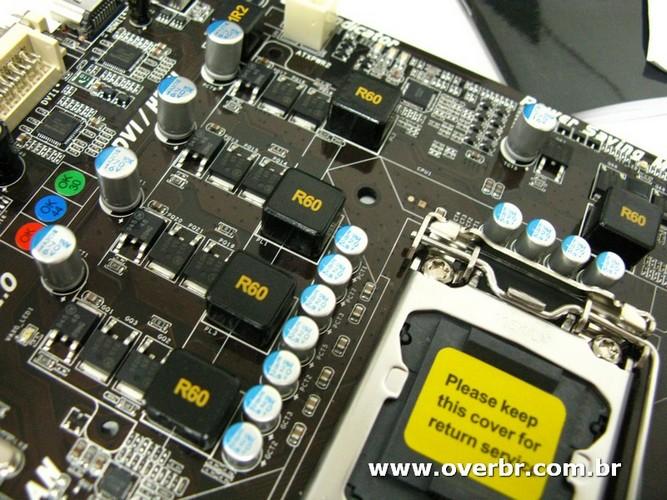

Regulador de 5 fases e possibilidade da instalação de dissipadores nos mosfets: Design de alimentação de 5 fases com componentes de alta qualidade, como MOSFETs de baixo RDS(on) para baixas temperaturas e aumento na capacidade de overclock.
Diferenças principais dos 3 modelos da Biostar TH55
A Principal diferença entre elas estão nos reguladores e no Audio. Enquanto na de entrada, a TH55B HD, apresenta 5 fases, as suas irmãs contam com 7 fases. E o audio respectivamente é de 6 canais e nas demais 8 canais.

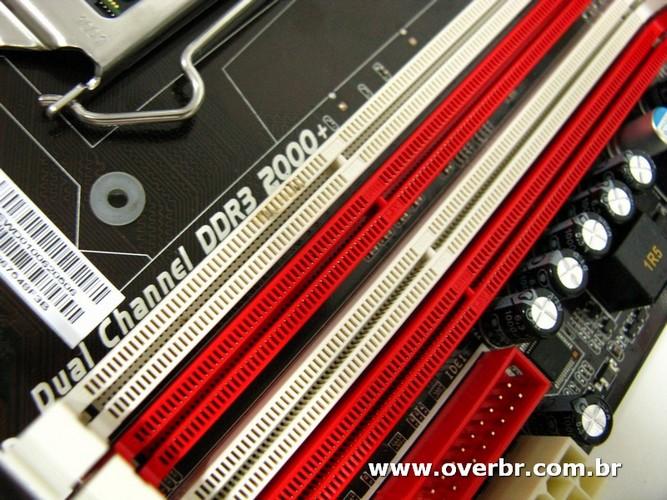

MEMÓRIA
Suporta Dual Channel DDR3 800/1066/1333/1600(OC)/1800(OC)/2000(OC) MHz
4 x Slot DIMM de Memória DDR3, Máx. Suporta até 16GB de memória.
SLOT DE EXPANSÃOPORTAS TRASEIRAS
- 2 x Slots PCI
- 1 x Slots PCI-E x1 2.0
- 1 x Slots PCI-E x16 2.0 ARMAZENAMENTO
- 6 x Conector SATA2 3Gb/s
- 1 x Conector IDE USB
- 4 x Porta USB 2.0
- 3 x Conector USB 2.0GbE
- Controladora Realtek RTL8111DL - 10/100/1000
- VIDEO INTEGRADO By CPU modelCODEC
- Realtek ALC662 6-Channel HD Audio

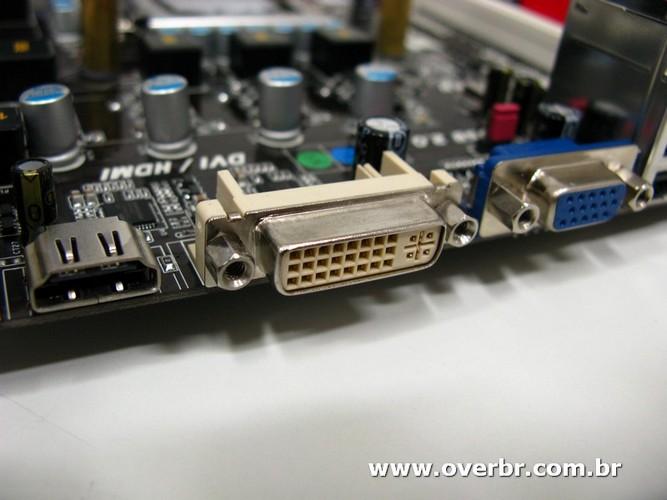

1 x Teclado PS/2 // 4 x Porta USB 2.0 // 1 x Conector HDMI // 1 x Conector DVI // 1 x Porta VGA // 1 x Porta RJ-45 // 3 x Conector de áudioI/O INTERNO // 1 x Conector de Impressora // 3 x Conector USB 2.0 // 6 x Conector SATA2 3Gb/s // 1 x Conector IDE // 1 x Conector para Audio Frontal // 1 x Conector do Painel Frontal // 1 x Conector S/PDIF-OUT // 1 x Conector de ventoinha do CPU // 2 x Conector de ventoinha do Sistema // 1 x Conector Serial // 1 x Conector CIR
DIMENSÕES
Formato Micro ATX: 24.4 cm X 24.4 cm ( W x L )
Suporta Windows XP / Vista / 7
Embalagem e Acessórios
Pode resumir em um único termo: ENXUTO. Assim como seu preço de mercado.

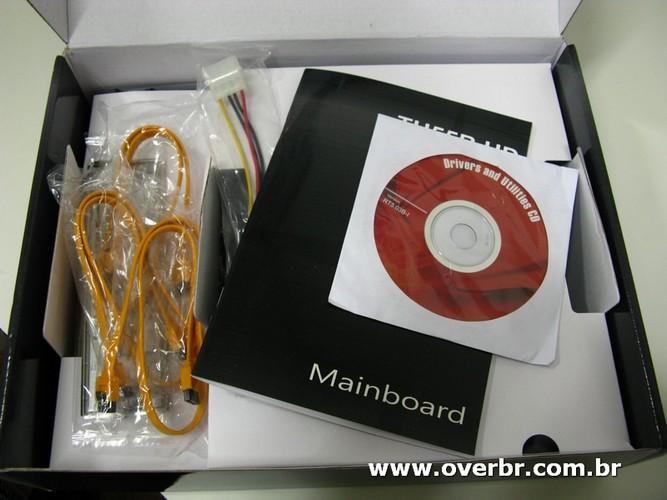

Os 'ACESSÓRIOS' inclusos são o básico: 1 x Cabo IDE, 3 x Cabo SATA, 1 x Cabo de energia SATA, 1 x Espelho I/O, 1 x Cabo Unidade de CD e 1 x Manual do Usuário. Nada mais e nada menos. Acompanhem algumas imagens da sua embalagem abaixo:
As principais informações estão muito bem dispostas no lado externo de trás da caixa. Funcionabilidades e principais detalhes, todos em um rápido comentário.
Julgamos a embalagem até que muito bem trabalhada por ser a placa mais barata do mercado. Ela oferece ótima acomodação para a mobo e com segurança no transporte. Geralmente alguns fabricantes retiram até mesmo os cabos sata e manuais impressos para reduzir os custos e isso não ocorreu com a Biostar TH55B HD !
Sou réu confesso, e não poderia ficar ou deixar passar este tópico em branco sem um pequeno adendo e comentário. As cores utilizadas para as novas placas da Biostar ficaram muito boas mesmo. A placa parece transmitir uma sintonia bem bacana e uma harmoniosa plataforma. Os antigos slots coloridos (branco, verde e laranjado - não eram lá muito antenados na harmonia).
Todas as placas T-Series da Biostar trazem ele novo layout de cores.

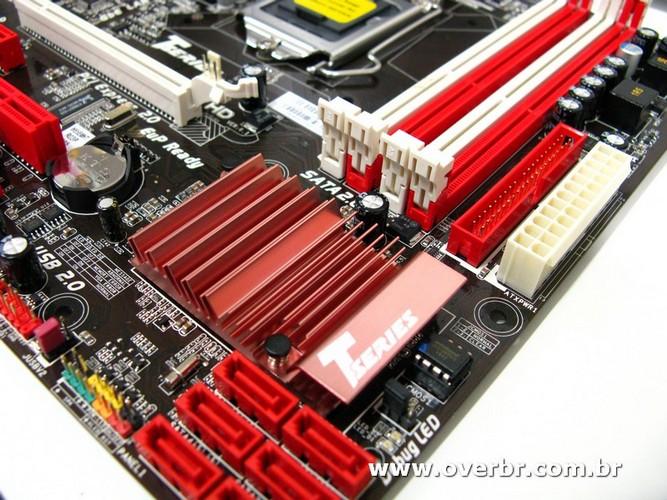

Os dissipadores também foram alterados para um cobre meio dourado. Ficou show de bola.
Instalação Drivers e Programas

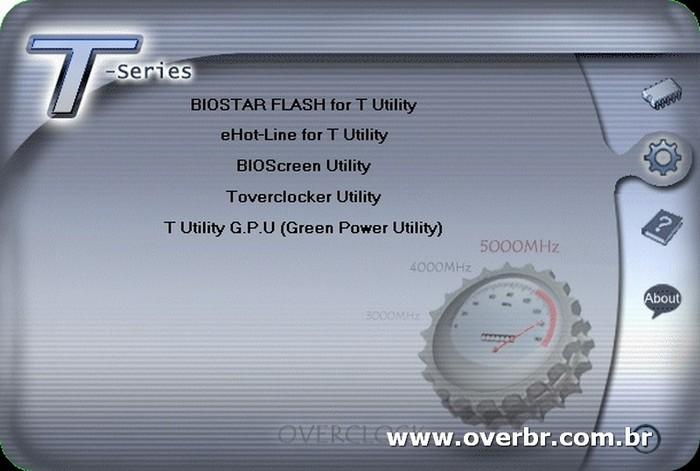

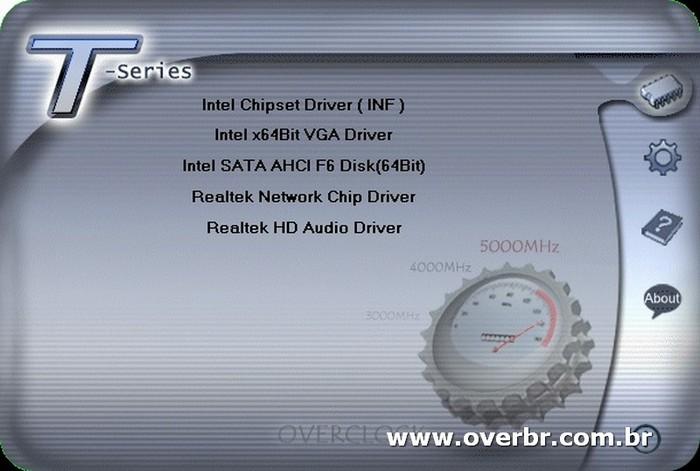

As placas T-series acompanham o CD de instalação automatizado com escaneamento do sistema operacional utilizado. Além de fazer rapidamente a instalação dos drivers, permite instalar o tão consagrado 'Toverclocker Utility' o mesmo programa utilizado por entusiastas nas placas mais fortes da Biostar e voltadas para desempenho total.
Por nossa surpresa, a TH55B HD oferece essa possibilidade. Durante a Instalação não ocorreu nenhuma anormalidade ou problemas de compatibilidade.
Após a inserção do CD ele varre todo o sistema em busca de drivers faltantes, após oferece a lista aberta somente dos drivers necessários e já no modo correto de compatibilidade.
Na Aba Programas e Utilitários, dispomos de ótimas ferramentas para quem irá utilizar esta placa em um HTPC, o programinha muito útil T Utility GPU ! Sensacional para gerenciar e configurar as voltagens e os modos de economia de Energia. Os outros programas são padrões.
Um pouco sobre o BIOSTAR GPU (Green Power Utility) é uma nova função, ele aumentará a eficiência energética desativando as fases extras enquando o processador está sob carga leve. Integra uma interface gráfica amigável para monitorar quais os recursos em seu processador, resposta e otimizada economia de energia em seu sistema. Tal como Pesados Jogos em 3D, Internet ou MSN, G.P.U vai sempre arranjar a melhor eficiência energética em seu sistema.

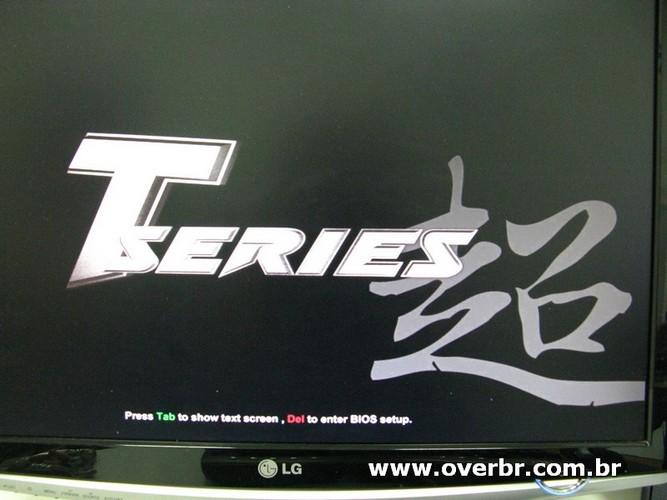

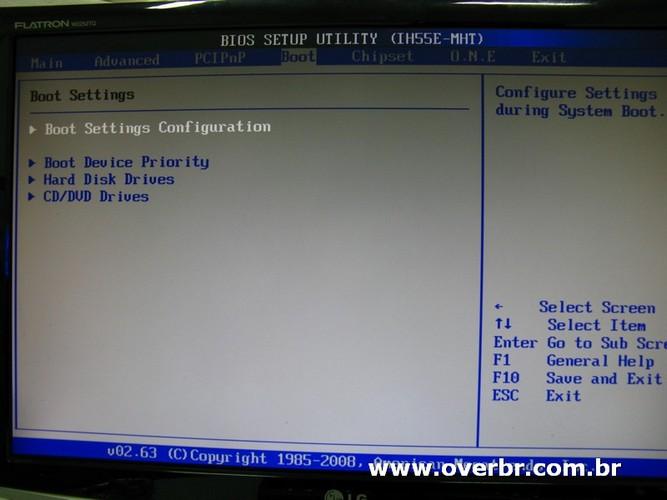

BIOS

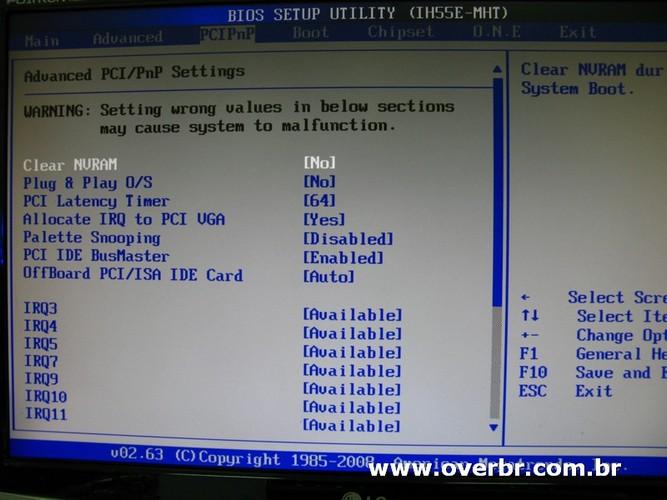

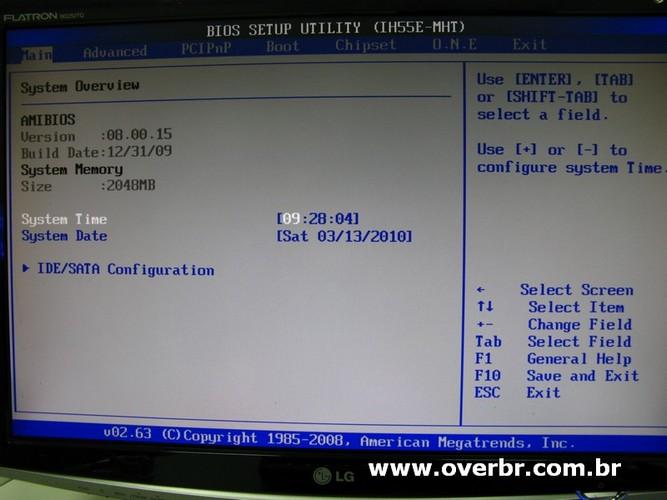

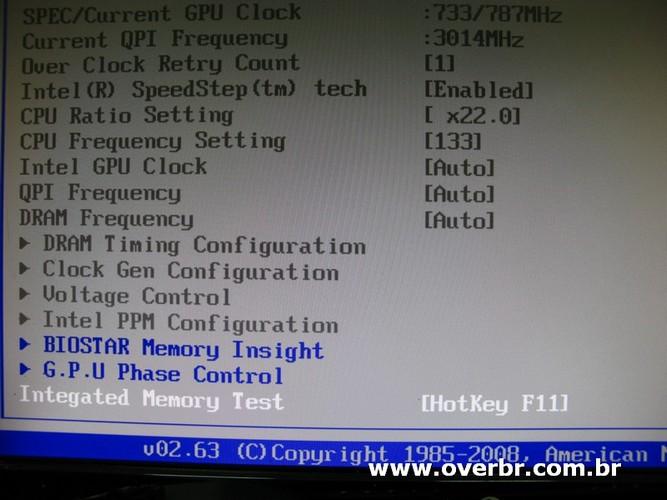

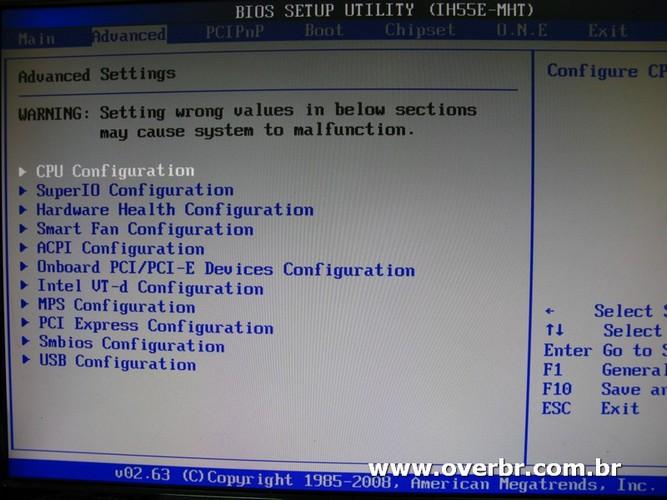

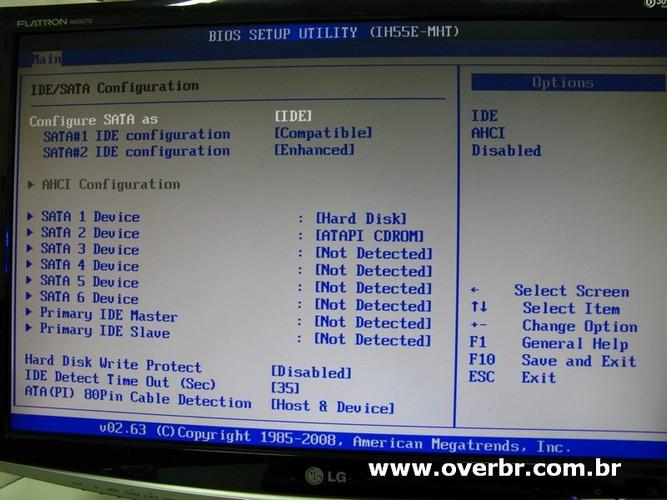

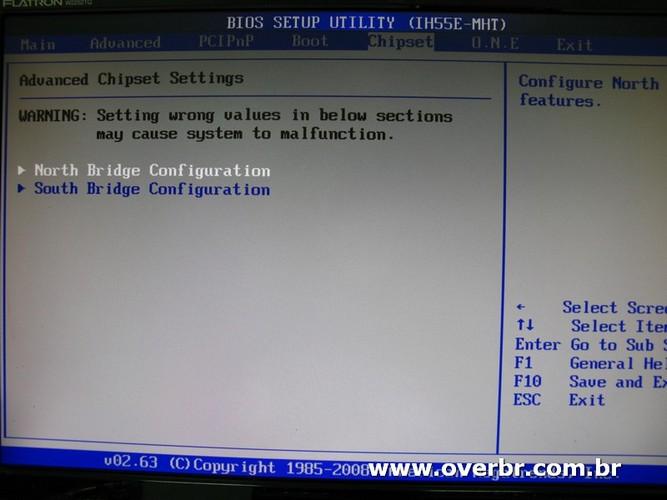

Uma BIOS bem interessante. Um 'pouco' mais enxuta que suas irmãs mais parrudas, permite alguns ajustes e durante os testes, ela se mostrou muito madura.

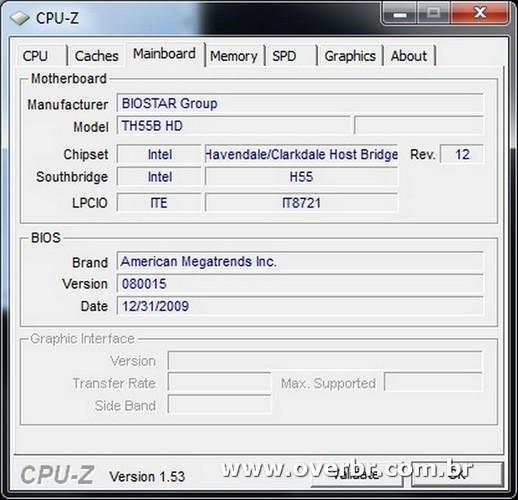

Mantivemos a BIOS originalmente comercializada na placa: H55EAC31.BST. Aconselhamos que todos façam a atualização para a última versão.
Podem utilizar este LINK para verificarem as versões:
http://www.biostar.com.tw/app/en/t-s...s.php?S_ID=466

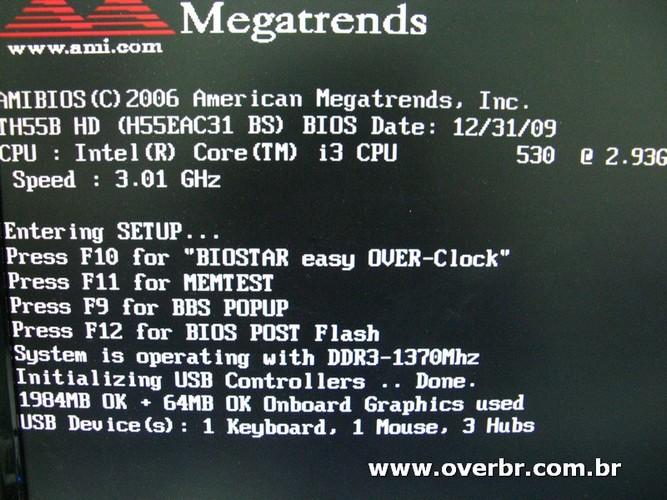

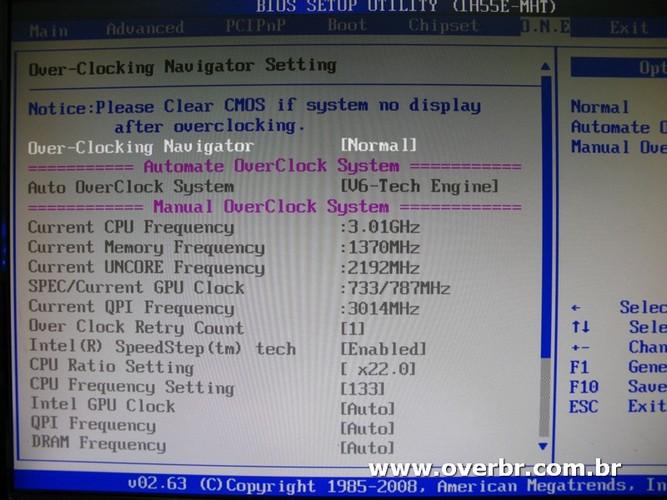

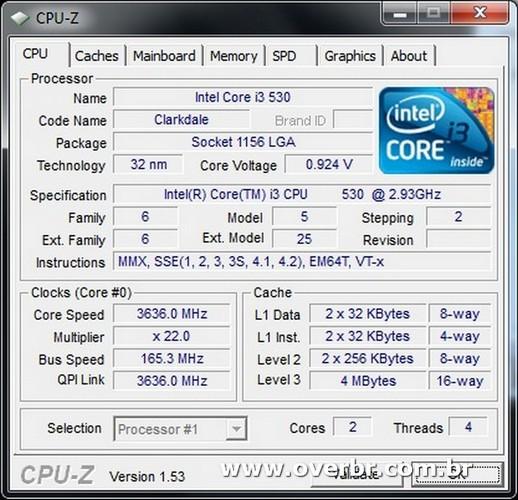

Após alguns pequenos ajustes, sem muita dedicação, o Processador conseguiu escalar até próximo de 3,7Ghz com menos de 1 volt no Vcore !
Sem travas e sem telas BSOD. A BIOS se apresenta madura e bem interessante. Alguns pequenos ajustes e incrementos na CPU_GPU podem ser revistos e existe uma flexibilidade bem interessante no quesito overclocabilidade. Mas devemos sempre recordar, que esta placa não é indicada para extremas acelerações e tão pouco mais agressivos.
Como relatamos nas linhas em epígrafe, o único problema que realmente encontramos foi a inconpatibilidade com 2 módulos de memória (que eram um pouco antigos). A Biostar oferece uma lista oficial de suporte e pode ser acompanhada < NESTE LINK >.
< DICA OVERBR >
Se você tiver um tempinho para se dedicar em cima desta placa, sugerimos começar por esta BIOS otimizada.
Biostar TH55B HD Bios H55EA105 Beta
External Download Link 1
Com certeza você ficará muito surpreso e satisfeito do potencial que esta placa de US$ 70 oferece.

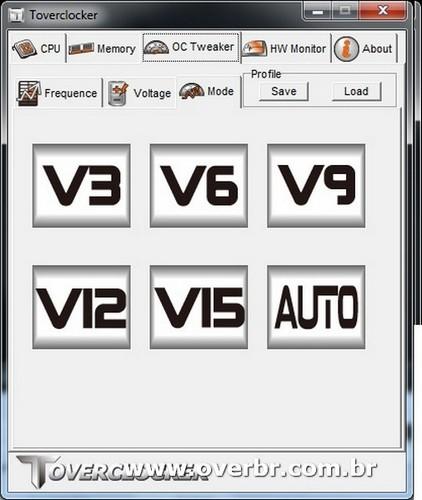

Overclock e 'Toverclocker'
Usuários de placas consideradas mais fortes pela própria Biostar já conhecem o excelente software utilizado para overclock.
O Fabricante fez o incremento da possibilidade do Overclock Otimizado nos níveis que variam de 10% de overclock até 30% automaticamente. Com um clique apenas. Para isto basta acionar os modos de V3 até V15.

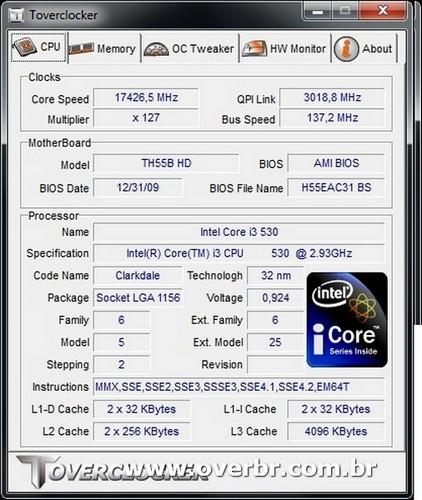

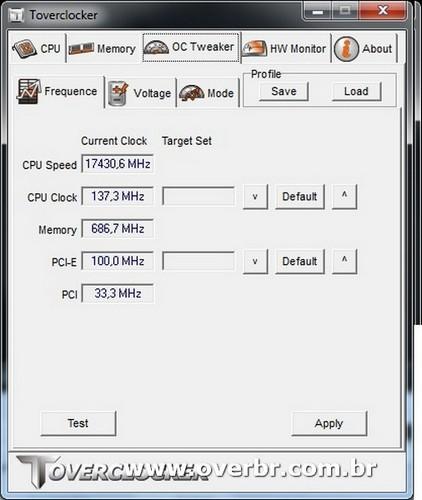

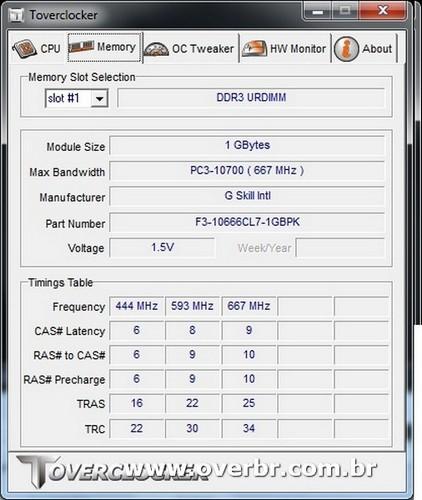

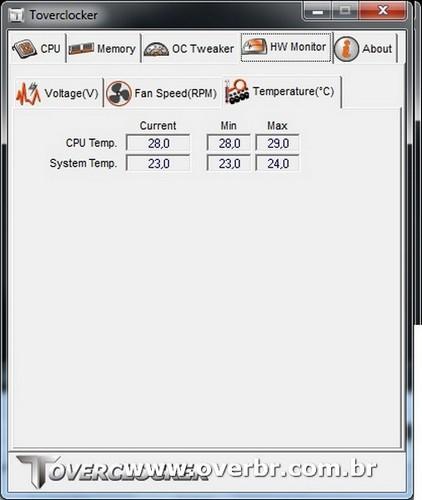

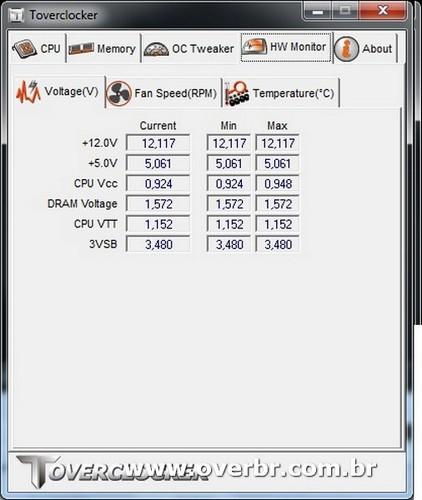

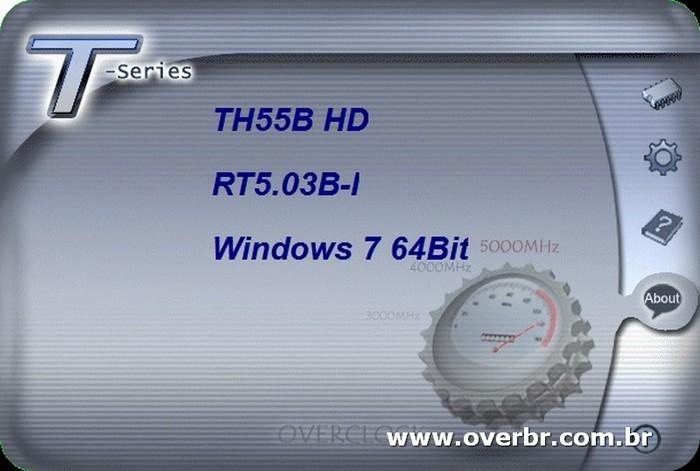

A versão do Toverclocker indentifica tapidamente todo o sistema, desde memórias até as monitorações das correntes. Sua aparência inicial é bem parecida com o CPU-z. Nas abas seguintes, oferecem as ótimas possibilidade de ajustes bem amplos, e que durante os testes, se comportaram em 100% de operacionabilidade e conexão com a BIOS.
Não ocorreu travas ou perdas de ajustes pelos possíveis 'legs' causados no delay de acesso a Eprom via interface gráfica.Acompanhem:
Em síntese, durante os testes que aferimos e testamos esta plataforma, o TOverclocker se comportou como gigante. Não travou, não perdemos os dados, e tão pouco foram feitas leituras erradas.
Isso demonstra a preocupação do fabricante em oferecer um programa que já era utilizado pelas outras placas mais fortes e realmente voltada ao mercado dos entusiastas que acabou agregando na placa mais barata do mercado atualmente (sock 1156) de modo maduro e totalmente funcional.
Outro recurso incorporado na BIOS é sobre o GT60 ! Muitíssimo interessante para gamers e viciados em benchmarks. Quando ativado pela BIOS o GT60 pode proporcionar até 60% de aceleração automaticamente e de forma otimizada. Sem nenhuma necessidade de muitas intervenções ou ajustes nos valores padrão.

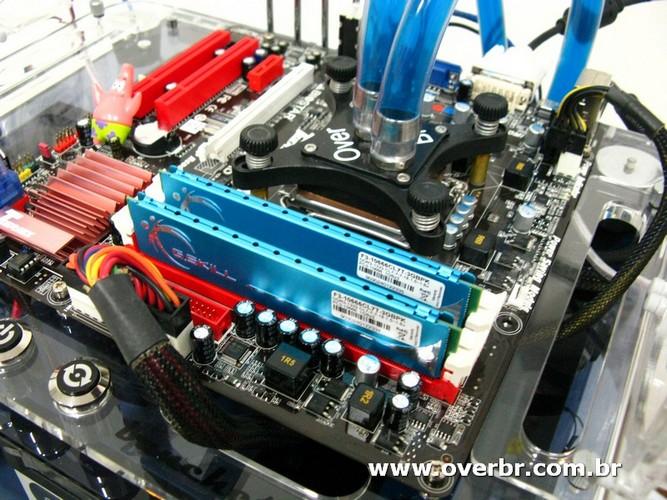

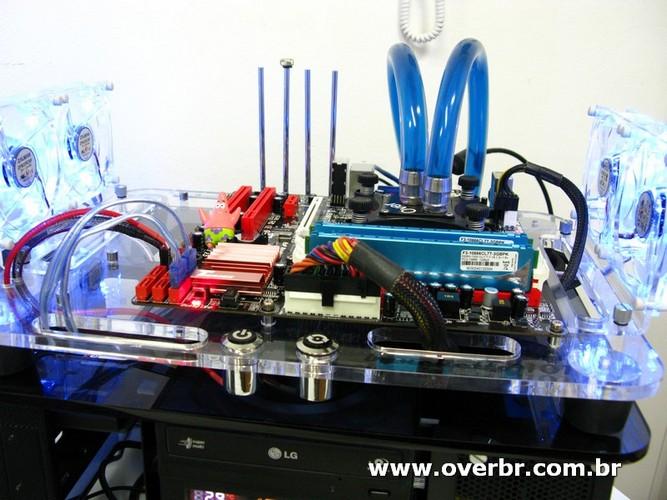

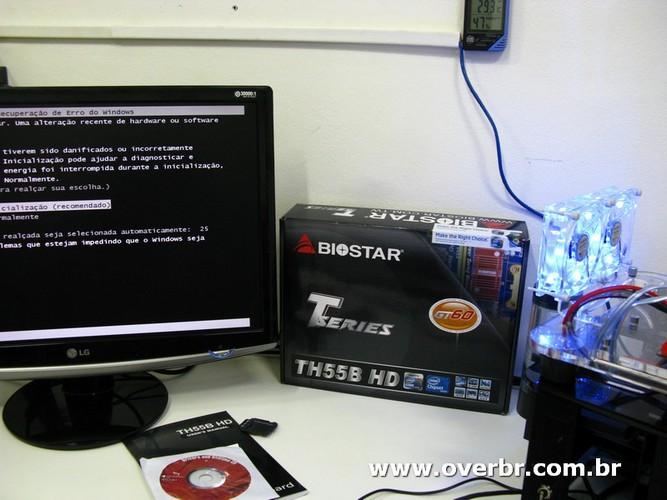

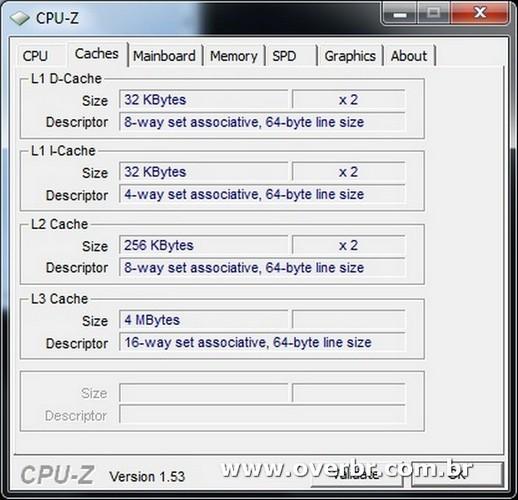

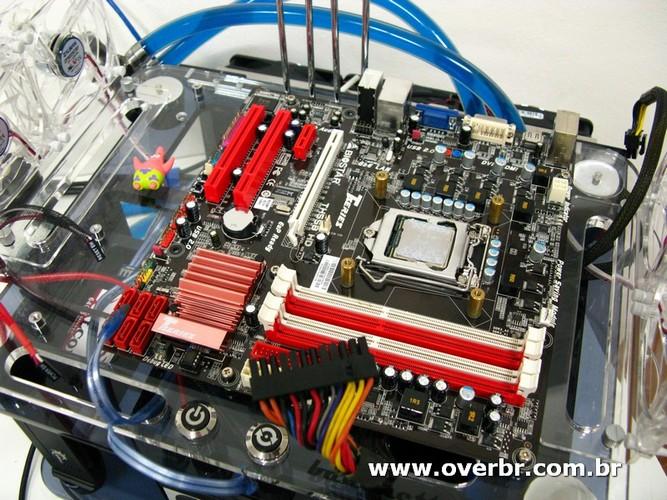

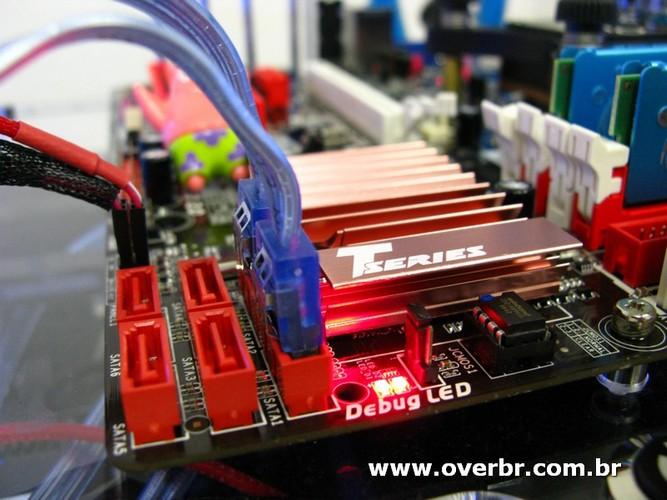

Plataforma de Testes e Resultados de aceleração

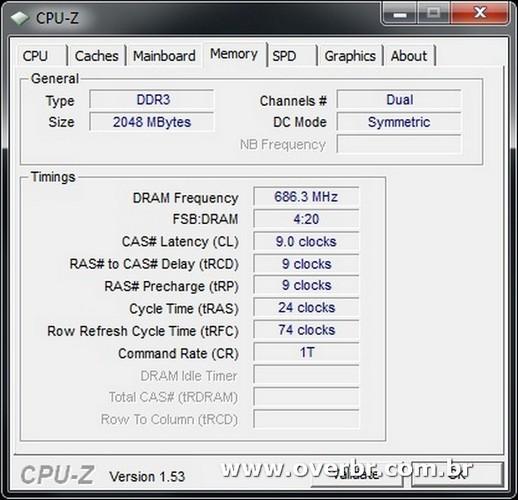

No início tivemos 2 problemas com compatibilidade de módulos de memória, como eram um 'pouco' mais antigos, não foram devidamente reconhecidos pela TH55B HD. Utilizamos então 2 kits da G.Skill para verificar a compatibilidade com módulos otimizados para i7 e i5. E 'perfect' ! Logo no primeiro Boot, os perfis otimizados se encontravam disponíveis para ajustes.

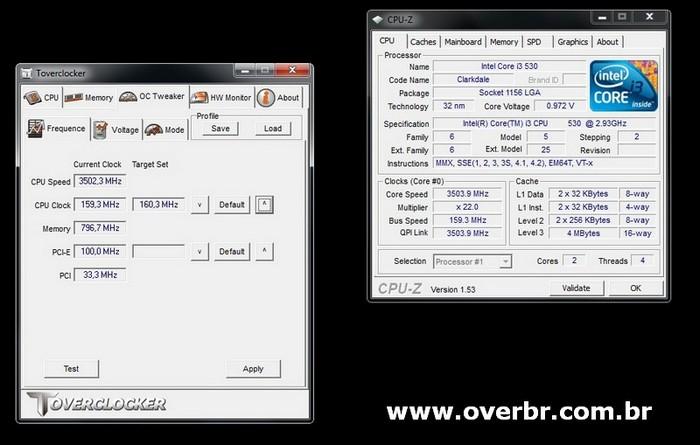

Já sabíamos que os 'novos clarkdales' eram incríveis moscas brancas de economia de energia. O que nos surpreendeu mesmo foi o altíssimo nível de overclock com a menor voltagem possível.
http://valid.canardpc.com/show_oc.php?id=1072763

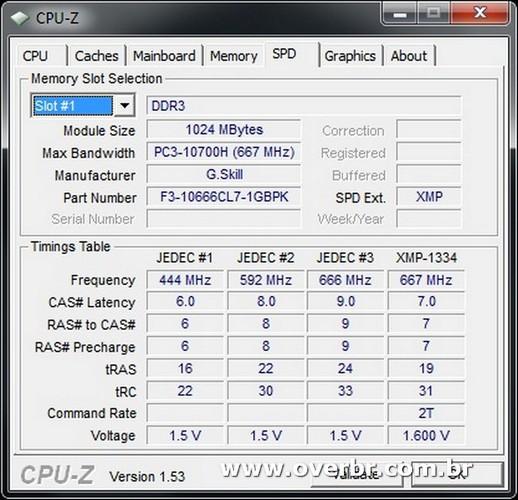

No momento dos testes, e acompanhando a tabela Oficial de Suporte de módulos de memória pelo fabricante, não conseguimos em tempo hábil antes de fechar este review encontrar um kit 100% compatível para finalizar os testes automatizados.
Os 2 kits que utilizamos não foram capazes de acionar o GT60 com estabilidade. Levou por alguns instantes o processador a 4.280 Mhz com uma voltagem baixa, mas não foi suficiente para segurar o sistema por muito tempo. Nos ajustes manuais, o nosso Kit apresentou falhas causadas provavelmente pela incompatibilidade, o que provavelmente a Biostar deverá lançar uma BIOS mais atualizada e extender o suporte a mais KITS encontrados no mercado.
Comentários e Conclusão
A TH55B HD deixou nossa tarefa bem resumida e de extrema facilidade para tecer os comentários e finalizar a narrativa conclusiva. Sem muitas delongas, sendo rápido, curto, objetivo e claro. Almejando o encontro de algumas das suas várias finalidades.
Se recordam quando a Intel anunciou oficialmente que desejava que suas CPUs ClarkDale fossem direcionadas para ' a massa ' ? Justamente.
A Biostar pelo que se deu a perceber agarrou de unhas e dentes esta oportunidade e conseguiu abraçar junto a poderosa Intel literalmente seu slogan da campanha. Hoje, a TH55B HD é a placa de entrada mais barata do mercado para o soquete 1156.
Obstante de redução total de custos via peças de menos qualidade, projeto mal acabados ou de uma placa 'refugada' do estoque da linha de produção anterior, a Biostar realmente conseguiu agradar a gregos e troianos, onde os 'gregos' considerados como fabricantes e os 'troianos'- nós os consumidores enaltecidos pela oportunidade de ter o gostinho de uma ótima plataforma e gastando menos que R$ 700 reais.( TH55B HD + i3 530). Isso é a resposta da 'massiva' popular.
Não julgando e generalizando o ponto de vista deste review, onde atestamos a fiabilidade e a qualidade de uma placa de entrada surpreende pela performance e por um preço ínfimo. A Biostar oferece uma placa BBB -(entenda-se Boa Bonita e Barata) com uma margem de adendo de overclocabilidade muito interessante quando em comparação direta com suas concorrentes.
Me recordo literalmente das TPower I45 que eram consideradas placas descartáveis da Biostar (eu pessoalmente tive a perda de 3 delas e centenas de outros usuários viam a morte prematura de uma recordista de FSB) mas enfim, o que quero passar ao nosso Leitor é uma palavra justa de avaliação e nesta análise o que se constatou foi que a Biostar mudou seus conceitos e amadureceu a sua linha de montagem e o principal é não se deixou levar pela custo repassado ao produto.
O leitor deve ter em mente também que a placa é limitada e não é a mais indicada para Overclock agressivos, mesmo que deseje realizar, irá se limitar pela falta de alguns ajustes importantes e pela quantidade de reguladores. Mas quando olhada por outros olhos a TH55B HD se torna a placa de entrada que irá permanecer no topo da lista por algum tempo, e os seus possíveis compradores são usuários de HTPC e aqueles que precisam de uma 'boa máquina' atual na nova tecnologia e de acordo com o Planeta VERDE que agrega economia radical de energia.
A TH55B HD foi testada, analisada e leva nosso selo com respeito, mesmo as limitações que foram encontradas. e descritas em epígrafe.
Por ser a placa que tem o menor valor de mercado para o soquete 1156, sem dúvidas ela é Pequena no preço: enorme na Performance !!
AVALIAÇÃO FINAL
Desempenho:
Overclock:
Dissipação:
Custo x Benefício:
Design:
Total:
+ FAVOR
- Ótimo custo X benefício
- Boa performance
- Placa de menor valor da categoria
- CONTRA
AWARD OVERBR & BRASILPCS
- Não é encontrado nas lojas locais
- Poderiam englobar pequenos dissipadores nos mosfets
- Incompatibilidade com algumas memórias antigas
AGRADECIMENTOS
Agradecemos aos leitores que acompanham nossos testes e reviews realizados no OverLAB, seus comentários e suas dúvidas são os principais motivos do esforço da nossa dedicação e transparência.
Agradecemos a Trama Comunicação pelo suporte e apoio material por ceder este exemplar para os testes.Agradecemos a Deus, sem ELE e por ELE nada seríamos.
Agradecemos a Biostar, que nos enviou a placa para testes e reviews.
Saiba mais sobre a Biostar
Fundada em 1986, em Taiwan, a Biostar se tornou uma das líderes mundiais na fabricação de placas-mãe para PC. A companhia tem investido também na sua capacidade de criar e fabricar produtos periféricos complementares as motherboards, como placas de vídeo e de som, além de produtos e sistema multimídia, entre outros. A Biostar possui certificado ISO 9001 e alcançou a 5ª posição entre as maiores empresas de informática do mundo. (www.biostar.com.tw).
Link do Fabricante:http://www.biostar.com.tw/
