Introdução

Depois de mais de dois anos "órfãos" de um fabricante nacional de equipamentos para Watercoolers, a LC WaterCooling, do nosso colega lucas-10, apresenta uma nova estrela, o CPU Waterblock BlackStar - AMD. Também disponível em versão para Intel e na cor branca (nomeada WhiteStar), esta é a primeira série de waterblocks da LC WaterCooling, empresa especializada em artigos de water cooler.

Apresentação

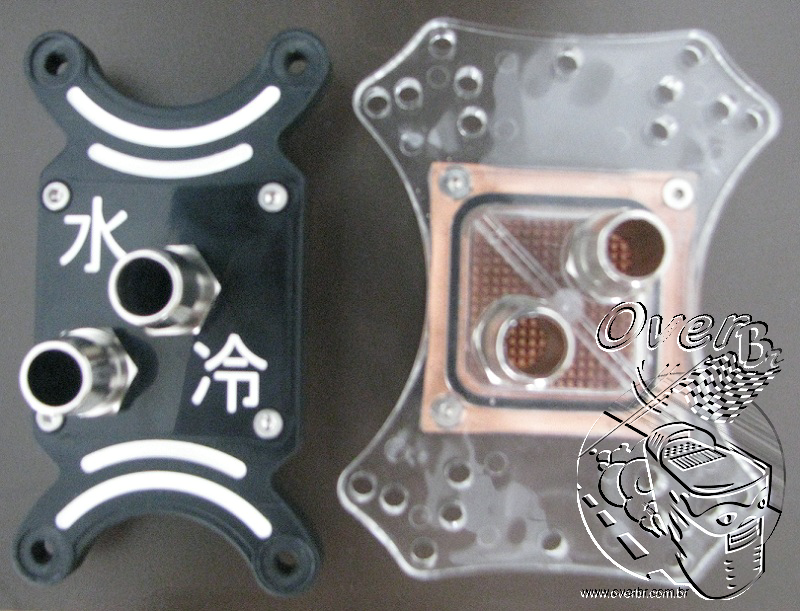

À esquerda o LC BlackStar - AMD e à direita o Magicool MC-BLOCK-CPU

O BlackStar é um waterblock bem diferente do convencional, pelo menos na questão da aparência. Ao invés de usar somente cobre ou um cover de acrílico, o BlackStar consiste de uma base de cobre, similar ao Magicool MC-BLOCK-CPU, e um cover de Delrin, que é um material de fácil usinagem, ideal para a função. Além disso, possui kanji's (ideogramas japoneses) em baixo relevo, preenchidos com tintura branca. A título de curiosidade, os kanji's inscritos 水冷, de leitura "suirei", juntos significam "refrigeração líquida".

Outro ponto a ser destacado é o posicionamento assimétrico das aberturas para os espigões. Uma se encontra no centro e outra na extremidade inferior esquerda. Com o fluido entrando pelo centro, há um melhor desempenho em comparação às soluções com aberturas apenas nas laterais ou diagonais. O processo de fabricação pode ser visto nesse tópico: Water block - Bloco para CPU 775 / 1366 i7 / 1156 i5 / AM2 / AM3 / AM4

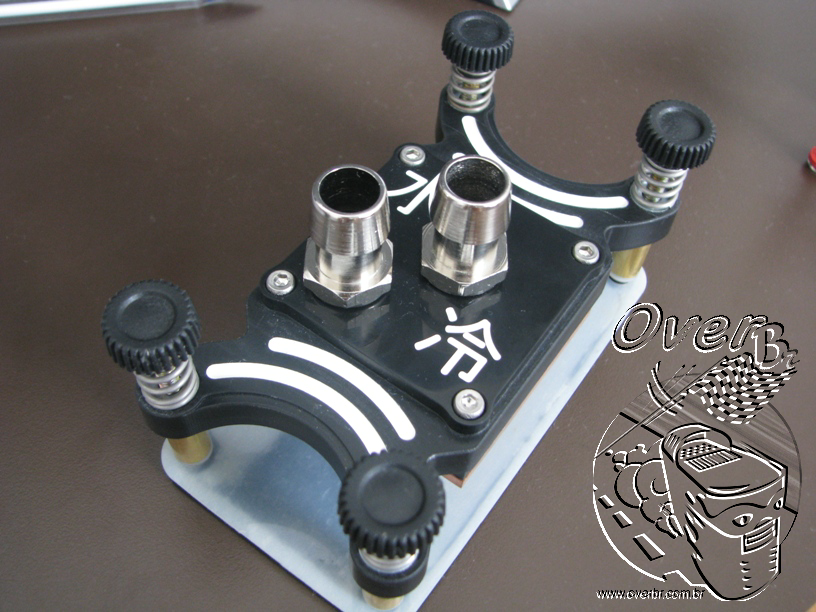

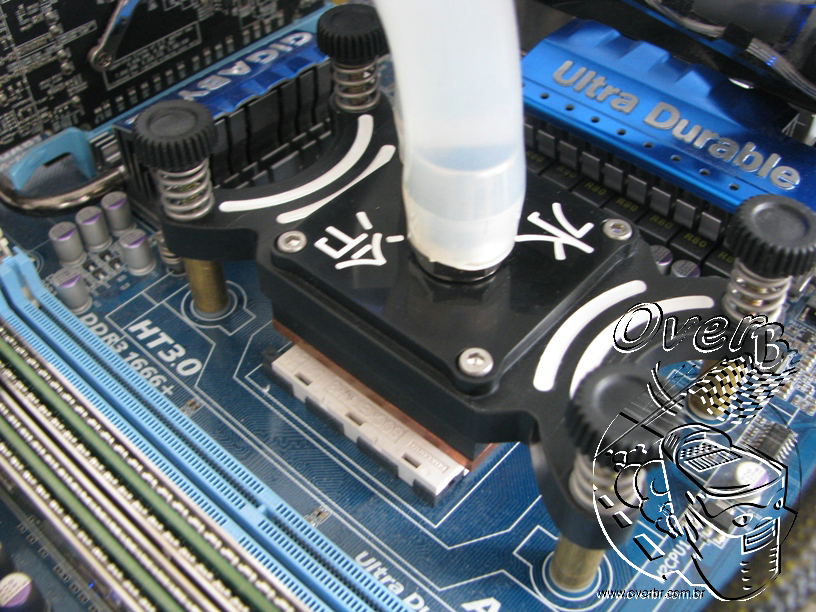

Algo que costuma passar despercebido, mas que me impressionou positivamente foi o sistema de retenção. Ao invés dos tradicionais parafusos com porcas, sempre muito difíceis de encaixar, o block é preso em duas etapas. A primeira é a instalçao do backplate, idêntico ao que acompanha placas-mãe AM2/AM2+/AM3, porém com parafusos para prender "porcas duplas". Encaixa-se então o block, e na outra parte da porca, colocam-se os parafusos com molas, que vão segurá-lo. Como os locais de encaixe dos parafusos não ficam se movendo, a instalação é muito fácil e rápida, o block não fica "sambando" sobre a CPU, como ocorre no sistema de retenção por encaixe da Intel, e também não é feita muita pressão sobre a placa-mãe, evitando que fique envergada.

Ainda sobre o sistema de retenção, um ponto negativo é que o block possui apenas furação para socket AM2/AM2+/AM3. De acordo com o fabricante, não seria possível fazer uma presilha universal por problemas de compatibilidade, principalmente com placas-mãe com dissipadores avantajados. Por enquanto, caso alguém que possua um BlackStar queira trocar de plataforma AMD para Intel ou vice-versa, será obrigado a trocar de block, pois a presilha e o cover são uma única peça.


Especificações



Base (LxCxA): 50,4 x 50,4 x 9 mm
Dimensões Totais (LxCxA): 61 x 109 x 25 mm
Rosca Fitting: 1/4" (Rosca BSPP)
Material: base de cobre, cover em Delrin
Fixação: torres com parafusos
Compatibilidade: AM2/AM3

[MechAragorn]

Metodologia de testes

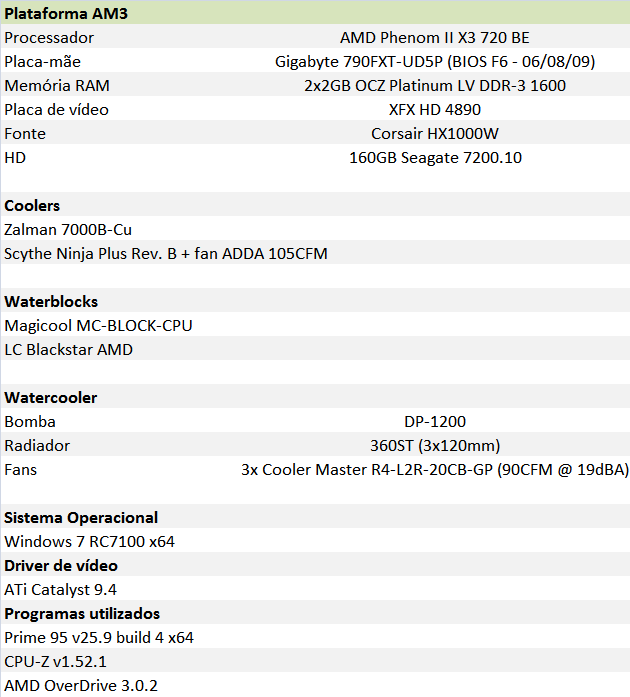

Para a realização dos testes, utilizamos o seguinte:



A temperatura ambiente foi aferida com o um multímetro Minipa 2042C. Sobre as temperaturas da CPU, foram obtidas através da média das temperaturas dos núcleos mostradas no AMD OverDrive. Os números de load foram medidos após 15 minutos de Prime95 em modo Large FTT's e idle 5 minutos após a interrupção do teste de load. Em todos os testes foi aplicada a pasta térmica Arctic MX-2, com uma única bola no centro.


Resultados

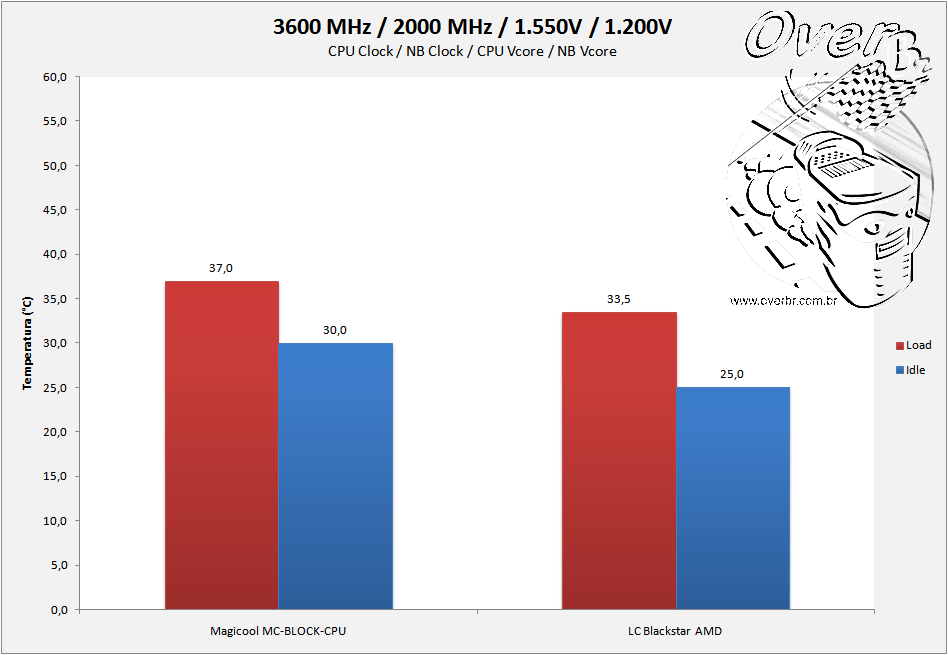

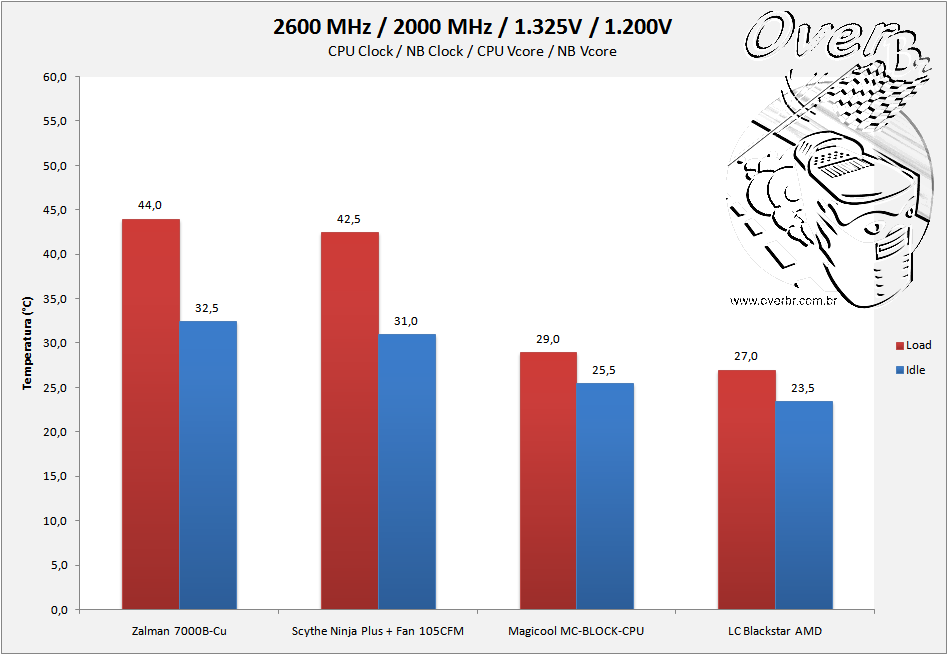

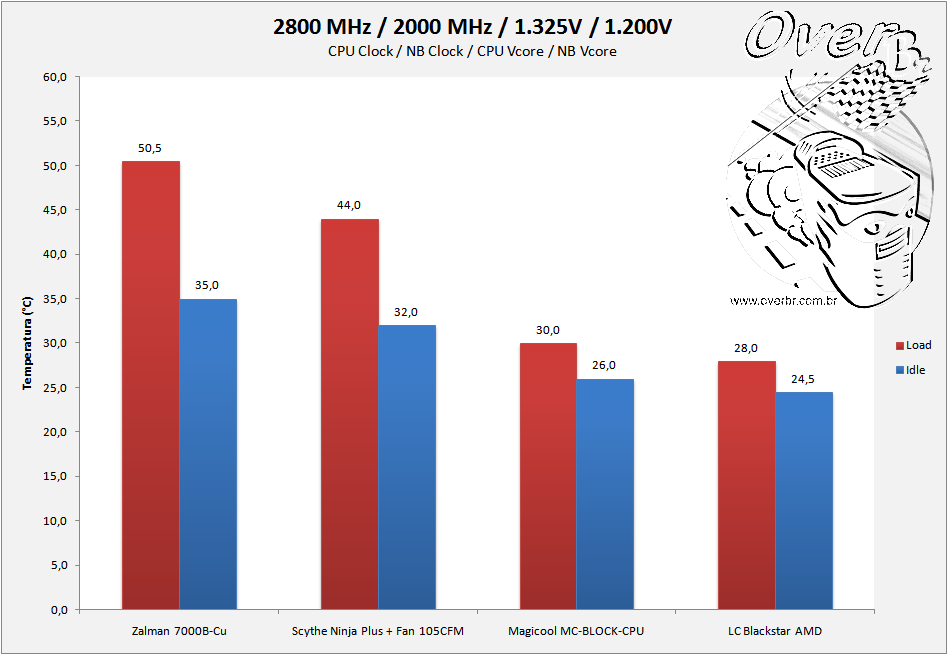

O primeiro teste foi realizado com o X3 720 em underclock e undervolt, o segundo com configuração padrão e o terceiro em overclock para 3.6GHz. Pelos gráficos é possível notar que há um abismo entre os sistemas de watercooling e aircooling. É interessante observar também que mesmo na configuração de menor dissipação térmica, com a CPU em 2.6GHz, já há uma diferença considerável entre o BlackStar e o Magicool, que aumenta junto com a dissipação térmica. Infelizmente, os sistemas de air cooling não aguentaram a carga de 3.6GHz.




A tabela acima mostra o overclock máximo estável obtido com cada cooler. Os melhores resultados comparáveis foram marcados em verde. Na coluna de Vcore fica bem claro como os Phenom II se beneficiam de temperaturas mais baixas. Apesar do clock da CPU ser o mesmo, o X3 720 ao ser refrigerado pelo BlackStar, precisou de menos Vcore do que quando refrigerado pelo Magicool para se manter estável.


Conclusão

A LC WaterCooling está de parabéns pelo trabalho realizado. Apesar de ser o primeiro block fabricado pela empresa, o BlackStar demonstrou ter um desempenho excepcional. Superou com folga o block da Magicool, que compartilha da mesma base, além de proporcionar ganhos reais em termos de overclock. O acabamento também é impressionante, digno de casemods. Além disso, o sistema de fixação é prático e bastante seguro. O único ponto contra é a questão da compatibilidade. A presilha que acompanha o BlackStar tem furos somente para o socket AM2/AM3, o que impossibilita uma possível troca de plataforma AMD para Intel. Avaliação final:

Desempenho:
Compatibilidade:
Instalação:
Design:
Total:
OBS: A pontuação total é calculada a partir da seguinte fórmula: Total = [(5 * Desempenho) + (2 * Compatibilidade) + (1.5 * Design) + (1.5 * Instalação)] / 100
Números fracionados são arredondados.

AWARD OVERBR & BRASILPCS





Agradecimentos

Gostaria de agradecer ao lucas-10, representante da LC WaterCooling, por nos fornecer para os testes os waterblocks da Magicool e o LC BlackStar - AMD. Ambos podem ser adquirido na loja virtual da empresa em: http://www.watercooling.com.br/

Até a próxima!

[LeandroJVarini]

parabens mech um belissimo reviews!!!! e parabéns ao nosso amigo Luiz quefez um block que não fica devendo para nem um de fora!!

abraço

[lucas-10]

MechAragorn excelente review e obrigado, eu sei o trabalhão que dá para fazer todos estes testes.
Sendo um leigo na plataforma AMD gostaria de saber o que limita subir mais o over?
Pelos seus testes a temperatura não esta sendo o problema.

[]’s

[MechAragorn]

Muito obrigado, a melhor parte sempre é ler os comentários.

No meu caso, o primeiro fator limitante do overclock é o Win 7 64 bits. Usando o 7/XP de 32 bits eu ganho ~100MHz.

E o outro fator, por mais incrível que possa parecer, é a temperatura. Ao contrário de outras CPUs, os Athlon II/Phenom II não escalam bem com tensões, mas respondem muito à redução de temperatura. Na tabela do OC máximo fica bem claro isso. Tanto o Magicool quanto o BlackStar em 3.7GHz ficaram bem longe dos 73°C (temperatura máxima suportada), mas o BlackStar precisou de menor tensão para ficar estável, além de subir mais no NB. Ou seja, qualquer °C ou fração de °C que se reduza auxilia no overclock. Com gelo já consegui bootar com 4.1GHz com o mesmo conjunto.

[NoM$_YesLinux]

Nossa, abro o OverBR hoje e dou de cara com esse review...
Estão de parabéns, tanto o Mech pelo belo review, como o Lucas-10 por esse obra prima de block.

Da até vergonha ver essas temps e esse WC show de bola e olhar pro meu case e ver essa "" desse Buffalo...

[Xandelly]

As vezes nessas nossas correrias quase falta tempo para respirar !! Mas precisava pelo menos passar aqui e mandar um post.

Eu acredito ter sido um dos primeiros a ter o prazer de ver o bloco acabado. E posso apenas salientar aos amigos, que por mais profissional que a Camera do nosso Colega MECH seja !!! Não chega a passar realmente os pequenos detalhes e acabamento do block.

Porém independente do seu design , visual, etc, temos que avaliar seu verdadeiro rendimento e perfomance, afinal é justamente isso que buscamos não é?

E o que falar agora? O que já era bom ficou melhor?


MECH, testes expressivos resultam sempre em prazer, e acredito que o teu maior prazer foi colcoar estes resultados na planilha..... realmente muito bom.

Percebeu a qualidade do BackPlate? Detalhes de corte e rebaixamento?

Agora que tal 'fritar' mais essa coisinha singela ai? Bota pra cima e no talo !! vamos que vamos.

Parabéns

[MechAragorn]

O tempo está curto para todo mundo mesmo. Essa semana tive uma folga e consegui escrever o review até que bem rápido.

Sobre o acabamento, é muito impressionante o trabalho feito. Não deve em nada aos blocks de "grife", como os Swiftech, D-Tek, Danger Den, Innovatek, etc. Também nunca havia visto o uso de Delrin num waterblock.

Sobre os resultados, esses já foram os mais "quentes". O clock já está no limite. Para aumentar mais a dissipação térmica só ativando o 4º núcleo, mas aí eu perco a leitura de temperaturas. Para "torrar", só com um X4 nativo.

Abraços

[omegafire]

A muito tempo atrás eu já não tinha mais palavras pra descrever ou comentar os blocks feitos pelo lucas-10. Não tem como... cada vez melhor, cada vez mais bonitos. Simplesmente mais do que perfeito tanto em design como em desempenho.

Valeu Mech pelo Review!

Os grandes fabricantes internacionais que se cuidem.

[Xandelly]

A muito tempo atrás eu já não tinha mais palavras pra descrever ou comentar os blocks feitos pelo lucas-10. Não tem como... cada vez melhor, cada vez mais bonitos. Simplesmente mais do que perfeito tanto em design como em desempenho.
Valeu Mech pelo Review!
Os grandes fabricantes internacionais que se cuidem.

grande !!! Saudade do meu grande e grande irmão !!! Plinio o homem das aguas.

Que legal, estamos aguardando teu retorno e até mesmo um 'passarinho' verde amarelo nos contou INOFF que PahseChange é o que há na nova pegada... risos

Legal te ver aqui novamente. Espero que tenha se formado o NETUNO dos mares !!!
